一、需求背景
随着乡村振兴深入推进，农村用电需求加速从“用上电”向“用好电”转型，但传统农网面临设备老化、调控能力弱等系统性短板，尤其在分布式光伏大规模接入背景下，供电可靠性、电能质量与新能源消纳矛盾日益突出。而且农村台区电能质量问题呈现明显的季节性特征。例如春季因农业灌溉叠加光伏大发，导致双向重载、末端低电压和三相不平衡；冬季则因滑雪旅游与电采暖负荷激增，引发变压器短时过载。
二、传统治理方案的局限性：适配性与成效短板分析
传统扩容或弃光限发方式成本高、效率低，且易造成设备长期轻载。
单一治理无法破解复合问题
传统方案针对不同电能质量痛点采取孤立治理措施：变压器增容仅能解决正向重过载，智能换相开关仅专注于治理三相不平衡，有载调压变压器仅能调整电压。这种单一化的治理模式，无法应对农村台区“重过载 + 电压异常 + 线损跳变” 并存的复合问题，治理效果碎片化，难以从根本上改善电能质量。
投资刚性与资源浪费严重
以华北地区典型农灌200KVA 台区为例，传统增容方案（315KVA 变压器 + 线路改造）的固定投资占比高达 75%，但新增容量的年均利用率不足 35%。光伏限发装置会造成年发电量的大量浪费，更换线径等工程施工复杂，停电损失较大（平均6.8万元/台），且面临2-3年的技术迭代风险，光伏台区的二次改造率已达42%。
技术适配性与政策冲突
传统方案难以适配农村季节性负荷波动的特征：变压器增容易导致设备长期闲置，光伏限发装置与新能源全额消纳政策相悖。有载调压变压器强行改变节点电压，不利于线路整体健康；固定式无功补偿装置响应速度慢，无法实时平抑电压越限，技术适配性不足。
全生命周期成本高企
传统方案不仅初始投资规模大，还存在诸多隐性成本：基建施工需长时间停电，项目审批周期长达10-15个月，面临负荷增长滞后风险（华北台区年均负荷增速 12%）。经综合测算，传统方案的全生命周期成本是本项目的3.2倍，经济性显著不足。
二、技术方案
本项目创新提出了移动共享式光伏直补型台区储能技术方案，一方面以构网型储能技术为核心能够对电网薄弱的农村台区进行正反向短时重过载、电压双向越限、功率因数过低、三相不平衡、高线损、短时频繁停电等电能质量问题进行综合治理；同时内部直流耦合光伏补能模块可以抵消储能充放和设备自身运行用能造成的电量损失，抵偿线损；而且其储能电池模块采用移动共享化配置方式，依托“市—县—社区”三级网格架构，部署交直流能源枢纽与模块化移动储能系统，形成灵活可调度的储能资源池。更先进的是，同台区内多台设备可以组群同步联动，并且可以通过与配电自动化系统和地市级调度系统的数据贯通，形成主配微协同的台区和线路自平衡模式。
本项目系统破解了农网电能质量治理难题，探索出一条“经济性—灵活性—可靠性”三位一体的农村能源服务新路径，为全国新型电力系统末端建设提供了可复制、可推广的低压网格化服务样板。
本项目以BaaS（Battery-as-a-Service，电池即服务）模式为核心，通过为低压台区提供网格服务，在多个县部署数十套光伏直补型台区储能系统，采用将功率模块和电池模块分开的设计，交直流混联枢纽和移动式储能模块都是单独的标准化模块，可以根据问题场景需求灵活搭配，方便即时插拔，根据台区运行状况调配。

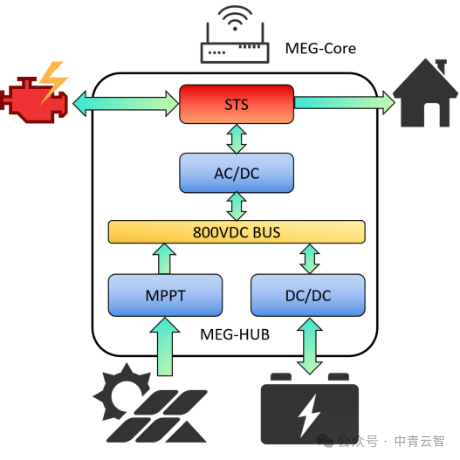

技术上，构建“双向AC/DC+多路DC/DC”的交直流混联架构，可通过中压直流母线直接接入光伏、储能、充电桩，多设备间可实现直流互联互济，可以综合动态解决台区电压越限、三相不平衡、正反向重过载、远末端保电、高线损等一系列难题。
模块规格
交直流混联枢纽模块有15kW、30kW、60kW三种规格，支持电网－电池的双向交直流转换、光伏对电池的直流充电，200～850V直流电压范围支持多种规格的电池模块接入，根据不同台区容量，支持多机直流并接扩容，支持5ms并离网无感切换，电网故障时能够离网保电。控制器采用挂杆式设计，且有快插接口，不占地面，方便使用。
内嵌微网控制器，对电池系统（移动式储能模块）、变流系统（交直流混联枢纽模块）、配电系统等相关的状态监控及能源优化调度，使得其能够直观、动态、综合地掌握各单元的运行情况，提供完善的运行数据查看、报警提醒及报表分析、调度策略优化等功能，保障设备实时运行策略、设备问题判别和运行效益提升。并已与智能融合终端实现数据打通，可通过其与电网主站实现信息交换及指令传递。
移动式储能模块。采用耐寒型锂电芯，液冷方式，可移动式方便跨台区灵活调运，30kWh、90kWh、135kWh、180kWh多种规格，实现设备最大化利用。
接口标准
交流并网接口：最大转换功率30kW、60kW、120kW，1.5倍短时过电流抗冲击能力，三相四线制，有工作接地、保护接地、防浪涌措施；
直流光伏接口：电压范围200～850V，每个光伏接口最大15kW光伏接入能力，用以抵偿电池充放电损耗；
直流电池接口：电压范围200～850V，能适配100～250kWh的不同电池模块；
直流母线接口：电压范围200～850V，能实现多台设备并接；
控制系统接口：支持百兆网口、485口、CAN口、多路DI/DO口，具备4G数据远传能力，具备本地低功耗无线物联能力，可通过智能融合终端或新型集中器与配电自动化系统打通，实现配微协同，能源枢纽控制器内嵌数据安全加密单元，与上级实现加密通信，保障数据安全；
通信协议：强制兼容MODBUS、MQTT、HTTP、TCP，DL/T698.45、IEC60870-5-101；具备过/欠压保护、过流保护、过/欠频保护、过温保护、绝缘监测、短路保护、直流反接保护、浪涌保护等保护措施，具备15分钟快速部署能力。
关键技术创新应用
交直流混联架构：采用“双向 AC/DC + 多路 DC/DC”结构，直流母线直接连接光伏与储能系统，减少逆变环节10%—15%的损耗，使光伏就地消纳率提升至 80%。
离网保供电技术：支持5ms无感并离网切换，在电网发生故障时可实现独立供电 48 小时，为用户提供“零感知”停电过渡体验。
耐低温与动态平衡技术：通过液冷系统与电加热膜协同设计，完美适配张家口-30℃的极寒环境；采用三相间互调动态平衡技术，将三相不平衡度降至5% 以下。
配微协同机制：实现能源管理系统与智能融合终端的数据打通，电网云主站可对设备进行实时监控与策略调控，提升系统运行智能化水平。
标准化配置原则
根据台区存在的不同异常问题，匹配对应的安装位置。
（1）配变呈现整体问题选择变压器低压侧集中安装，直接接入台区低压母线（0.4kV侧），进行全局功率平衡、电压稳定；
（2）分散用户呈现电压质量异常问题选择分支线路节点分布式安装或分布式电源侧就近安装，进行局部负荷支撑、分相补偿。
根据台区容量及导致重过载、低电压、三相不平衡、高线损问题的功率特征，按照正（反）向最大平均功率/电压越限功率/线损平均功率×3h，并结合单块标准化模块的容量，配置储能容量。
场景化调控策略
动态削峰填谷：负荷高峰时段，储能系统放电为电网提供支撑；光伏大发时段，储能系统吸纳过剩电量；夜间则释放储存电能，满足采暖等负荷需求。
电压自适应调节：实时跟踪线路电压波动，通过储能系统双向充放电平抑电压越限，使电压合格率提升至97%。
线损智能优化：光伏补电模块有效抵偿储能充放电过程中的损耗，使综合线损率降低1.2%-1.8 个百分点。
应急保供电：将闲置储能模块聚合成备用电源，在电网故障时快速切换至离网模式，确保供电可靠性达到99.9%。

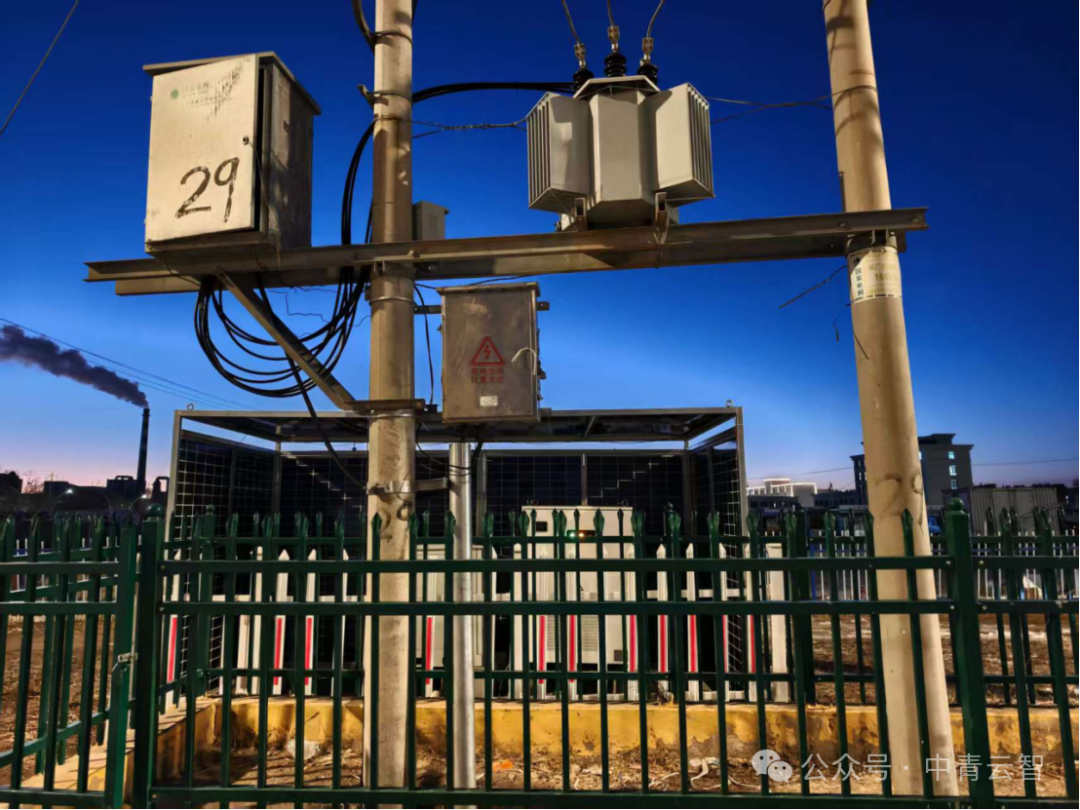

现场实际部署照片如下：
三、服务模式

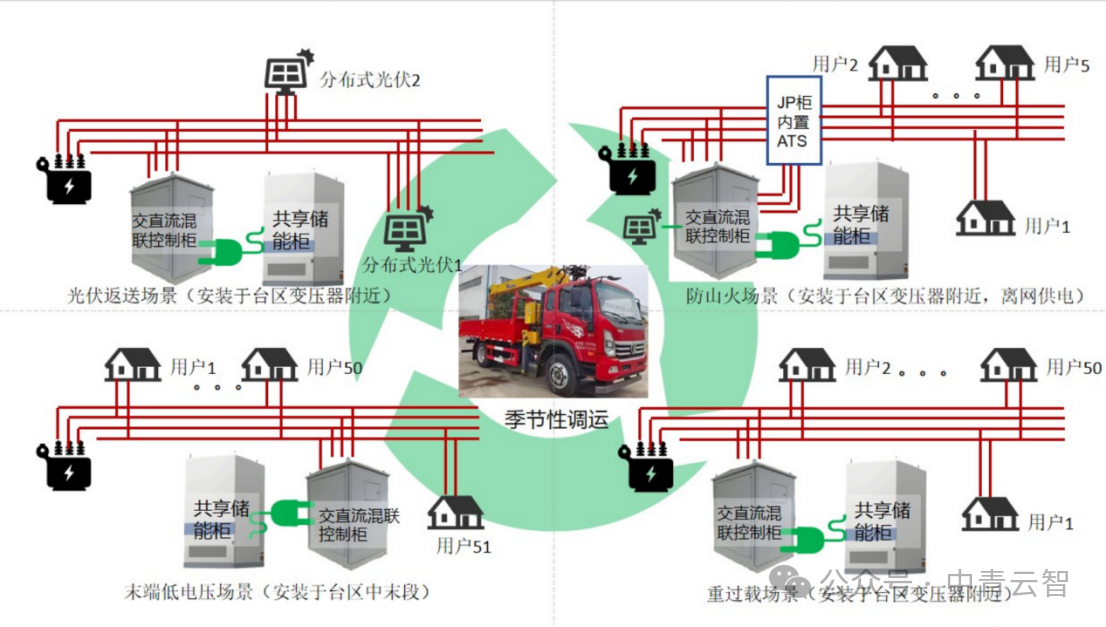

电能质量治理服务：针对高比例分布式光伏接入导致的电压越限、三相不平衡、短时重过载等问题，通过移动储能+微网枢纽提供动态无功补偿、有功调节、三相平衡等服务。
季节性保供电服务：在山林防火季（通常为冬季），将储能柜调运至边远无电/弱电山村，支撑微电网长期离网运行，保障基本民生用电。
共享复用机制：推行“一地投入、两季复用”策略：夏季用于光伏消纳与电能质量治理，冬季用于电采暖负荷支撑与防火保电，提升资产利用率。
四、典型案例
案例1：D台区低电压治理案例
D台区额定容量仅200kVA，供电半径却超过1公里。为满足末端用户使用，在安装微电网之前，变压器调高输出电压为单相232～253V，虽将变压器长期设置为高电压状态，仍有约三分之一的用户末端电压在用电高峰时段（中午10-12点、下午16-18点），电压低至155V（村民会在饭点集中使用草料粉碎机、饲料搅拌机等大功率设备）。由于早期农网设计功率仅考虑照明和日常家用电需求，选取的导线较细，主干为50mm²，分支为35mm²，而随着村民生活水平提高和养殖规模的扩大，变压器容量趋近饱和，难以支撑如今生产生活带来的短时、冲击性高负荷。传统的线路增容、更换变压器等改造方式不仅成本高昂、周期长，而且施工难度大。

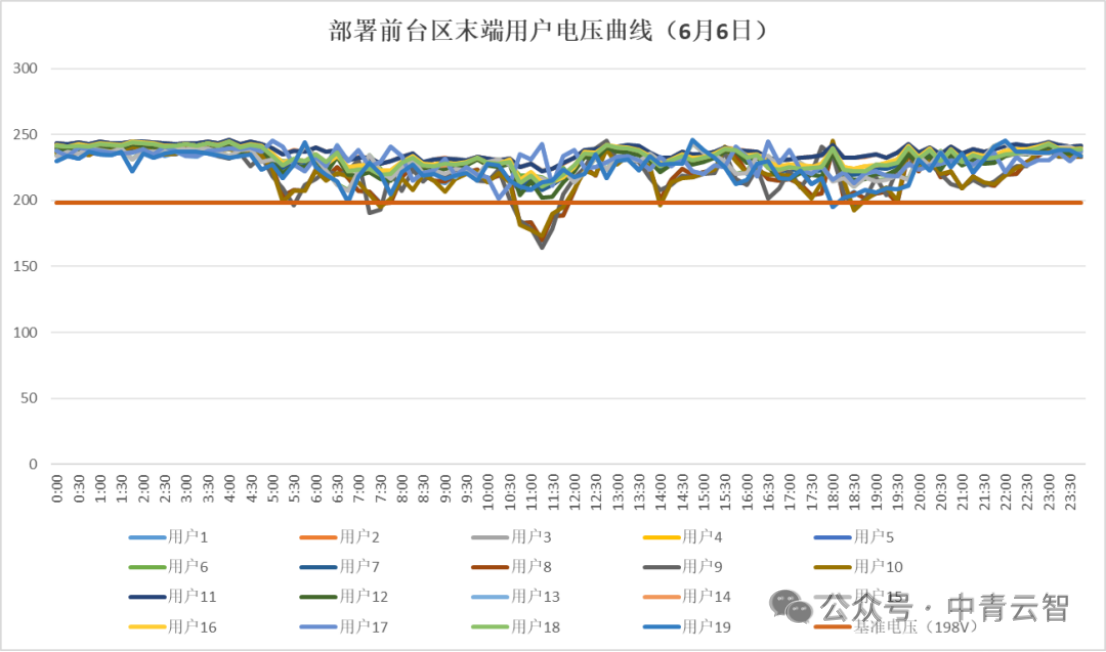

部署前末端用户电压曲线：（变压器调高输出电压到单相232～253V后末端用户曲线）

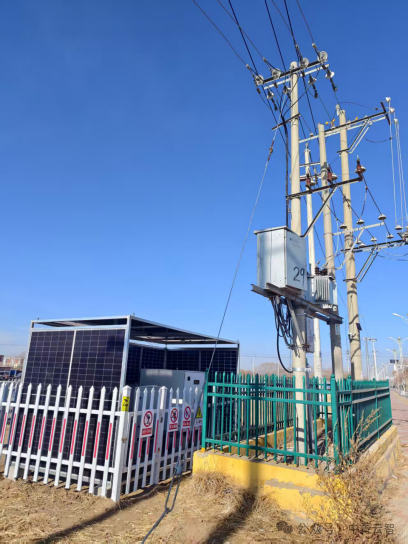

在D台区线路中段部署了2套模块化台区微电网系统，包含一套交直流混联模块60kW，可移动储能模块135kWh；一套交直流混联模块60kW，可移动储能模块90kWh。光伏补电模块计划12块光伏板。现场安装照片如下：
设备投运后，变压器恢复正常额定输出电压状态，单相220～240V，且末端电压从最低155V基本提升至最低192.6V，基本消除了低电压现象，用户用电体验大幅改善。
设备实时根据线路L1/L2/L3三相每相电压情况，调整充放电策略，从功率小，电压高的相充电，为功率大，电压低的相补电。

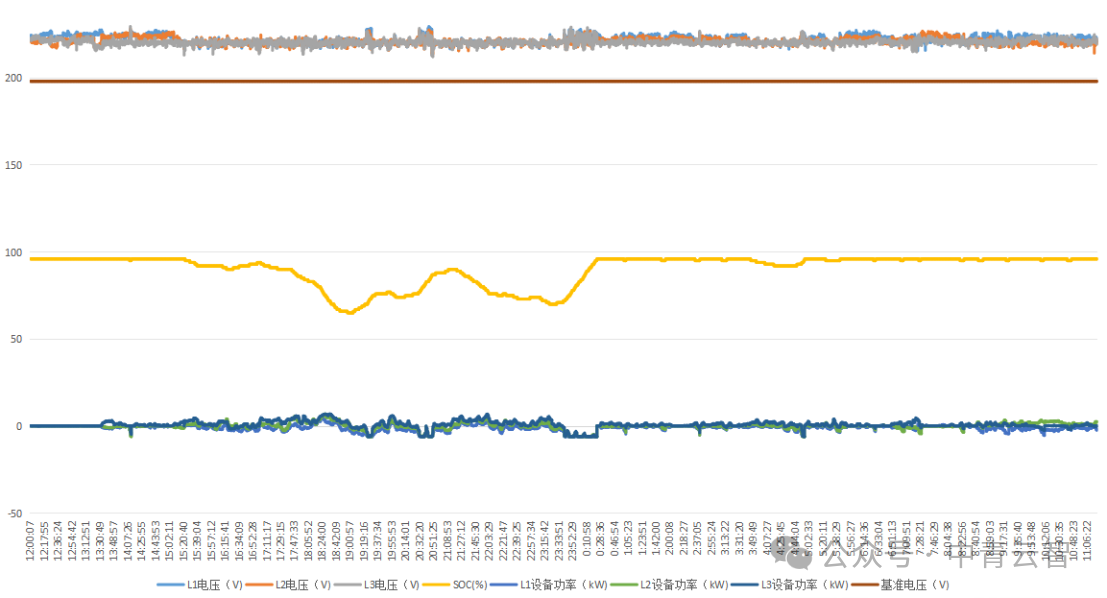

部署后末端用户电压曲线（变压器恢复额定输出电压，单相220～240V后末端用户曲线）
如上图所示，当系统检测单元实时捕捉到电网出线侧出现低电压异常状况时，设备将立即响应并自动切换至满功率运行模式，通过主动输出功率，快速补偿电网电压缺口，有效提升用户侧供电电压至额定范围，电压合格率从87% 升至 97%，保障用电设备的稳定运行与供电可靠性，彻底解决末端用户低电压困扰。
紧急备电系统：具备毫秒级（<5ms）并离网无缝切换能力，在主网故障时可提供关键负荷（如养殖设备）长达2小时以上的应急供电，实现“停电零感知”。
线损情况：设备运行前后台区低压侧线损增加2%。由于储能装置充放电系统损耗，线损计划内升高，后续按计划安装光伏补电模块（光伏小棚），日均可发电约10~15kWh，抵消储能充放电造成的微电网系统损耗，并降低台区线路损耗。
案例2：E台区重过载治理案例
E台区额定容量为100kVA，呈现出典型的“小容量、大负荷”矛盾：
严重正向重过载：根据变压器低压侧电能表数据，在每日8点至14点及15点至18点的农灌集中作业时段，台区负荷功率持续维持在100kW以上，最高瞬时功率甚至达到148kW，远超其额定容量。这不仅导致变压器长期处于高热应力状态，加速绝缘老化，还存在极大的安全运行隐患。
复合型电能质量恶化：高负荷电流在线路上产生巨大压降，致使末端用户的电压跌落至额定值的75%以下，严重影响村民用电设备的正常启动与运行。
传统治理模式困境：若采用传统的变压器增容方案，虽能缓解过载，但新增容量在用电低谷期闲置，造成严重的投资浪费。而简单的线路改造或无功补偿措施，则无法从根本上解决由尖峰负荷引发的过载与电压双重问题，治理效果碎片化，难以形成系统性解决方案。

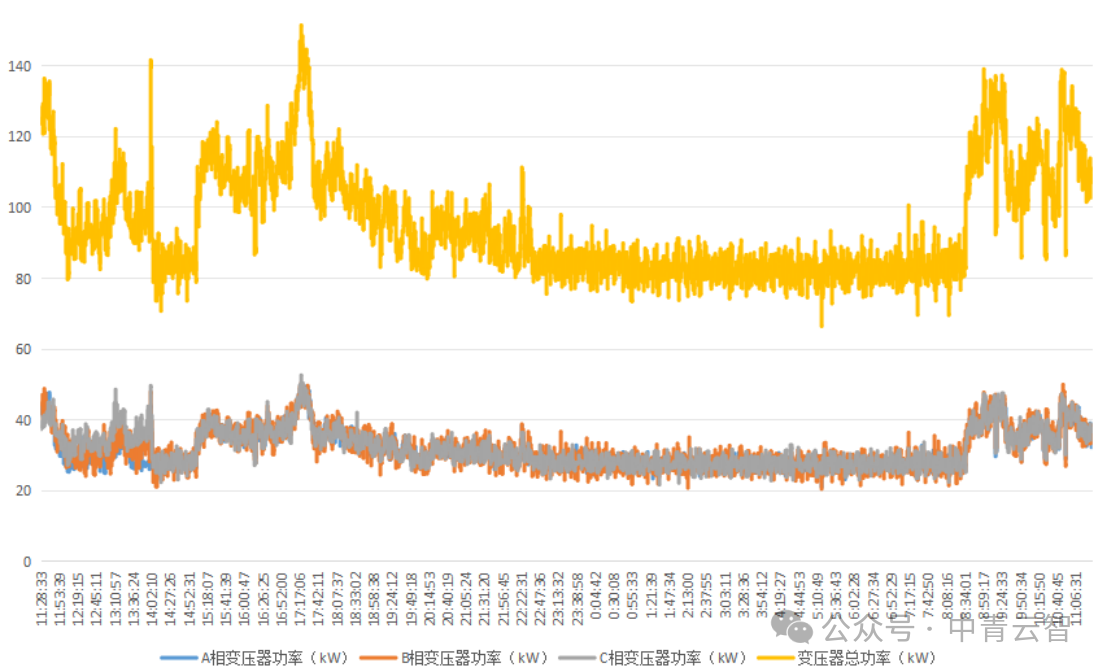

下图为部署前末端三相功率曲线：
针对上述痛点，团队以“模块化设计 + 精准调控技术”为核心，构建了一套“快速部署、即插即用”与“三相不平衡治理”一体化的解决方案。具体部署如下：
核心枢纽：在台区线路中段安装2台30kW交直流混联能源枢纽模块。该模块内嵌先进的能源管理EMS系统，支持5ms无感并离网切换，可在电网故障时提供长达48小时的应急保电。
储能单元：配套部署1台90kWh可移动式储能模块。模块采用耐寒型锂电芯与液冷系统，确保在张家口-30℃的极寒环境下安全、高效、稳定运行。储能模块的可移动特性，更是为跨季节、跨区域灵活调度复用创造了条件，预期设备综合利用率可超过80%。
光伏补电：建设1套光伏补电模块（每套含12块光伏板），日均可发电10～15kWh，专门用于抵消储能系统自身充放电过程中的能量损耗，并进一步优化台区线损。

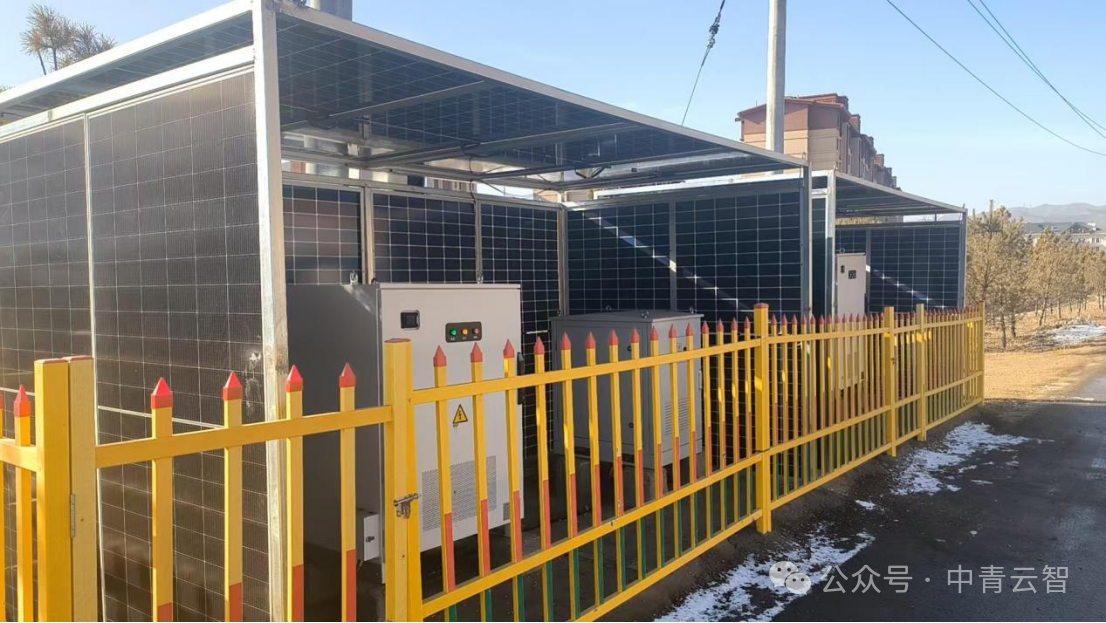

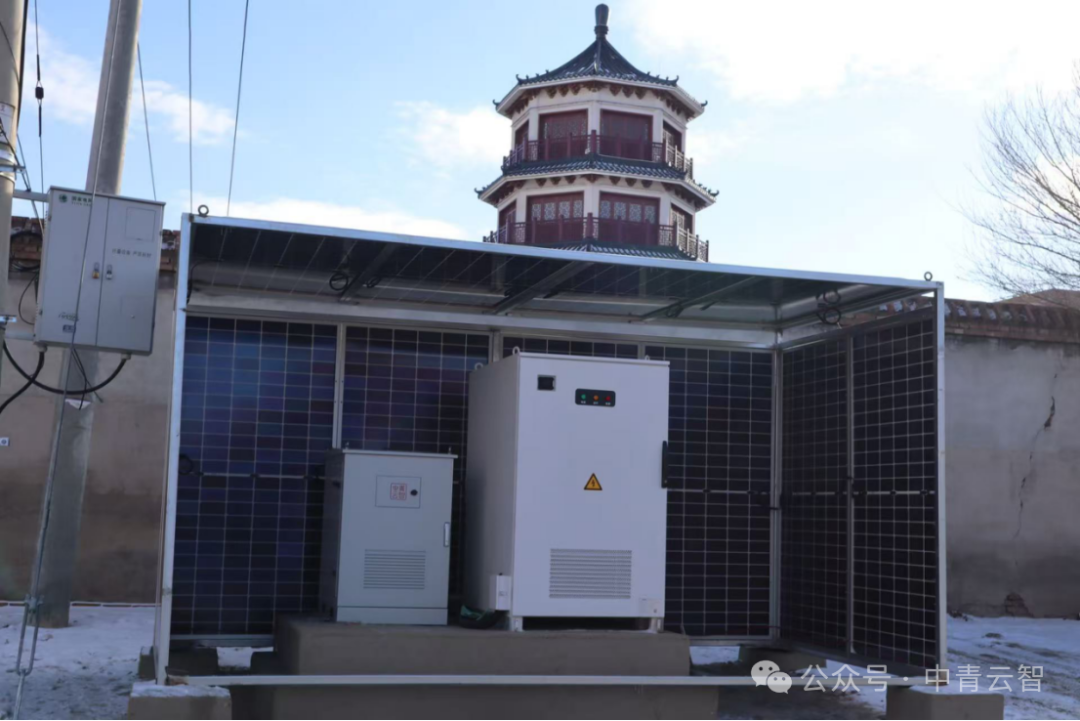

现场照片如下：

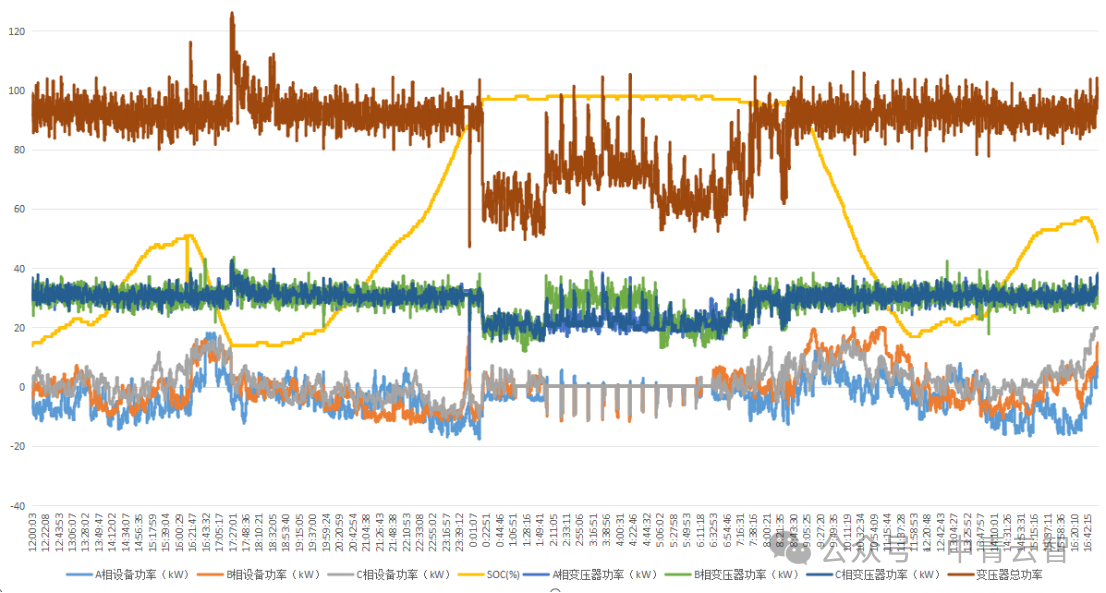

系统投运后，针对变压器全天重载，超10小时过载，三相不平衡的恶劣工况，团队创新应用了在夜间载荷率较低时段涓流补电、过载时段随动顶峰、三相分相调节，强相拉弱相的智能化降载策略，使得台区各项关键性能指标均得到显著改善，如下图所示：
治理成效量化评估如下：
变压器过载情况彻底消除：变压器负载功率由投运前数小时维持在100kW以上、最高达148kW的危险状态，成功降至100kW的安全阈值以下，有效保障了设备的长期安全稳定运行。
线损实现精准优化：尽管储能装置自身的充放电带来了约2%的计划内线损增加，但配套的光伏补电模块成功全额抵消了这部分系统损耗。通过“光伏就地消纳+储能削峰填谷”的协同作用，台区综合线损率最终净降低1.2-1.8个百分点，经济效益显著。
供电可靠性与韧性显著增强：微电网系统提供的毫秒级响应与离网保电能力，将台区供电可靠性提升至99.9%。极大提升了乡村社区的防灾减灾与应急保障能力。
新能源消纳水平跃升：系统有效吸纳了午间光伏大发时段的过剩电力，并在夜间用电高峰释放，将台区光伏就地消纳率提升至80%以上，绿电消纳比例超过90%，有力支撑了张家口国家级可再生能源示范区的建设目标。
案例3：S台区三相不平衡案例
S变台区额定容量为400kVA，其电能质量问题具有鲜明的“冬季采暖”季节性特征，主要表现为：
严重的三相不平衡：台区三相电流失衡度长期超过30%，导致中性线电流异常增大，附加损耗激增，并加速了配电设备的绝缘老化。
复合型治理难题：除三相不平衡外，台区还面临由电采暖负荷集中引发的正向重过载风险，以及潜在的电压波动问题。
传统方案的弊端：常规的变压器增容或固定式无功补偿装置，不仅投资大、建设周期长（通常需数月），且无法适应“夏季农灌、冬季采暖”的时空柔性需求，极易造成设备在非采暖季长期闲置，资源利用率低下。同时，受现行政策限制，储能资产难以直接纳入输配电价，亟需创新商业模式破解困局。

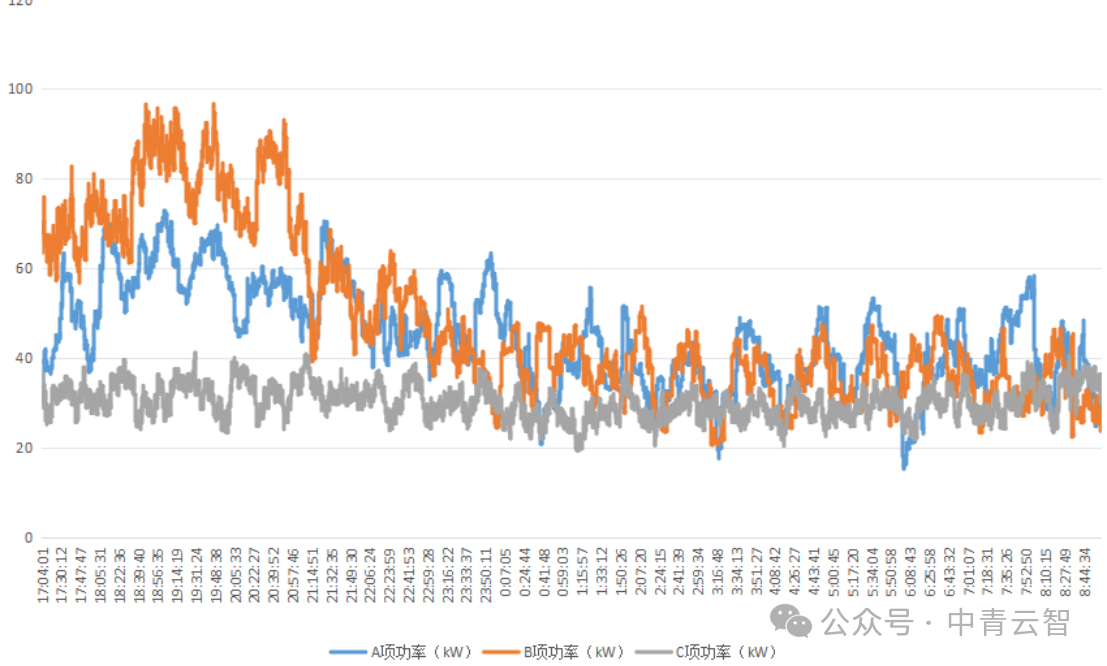

下图为部署前末端三相功率曲线：
针对上述痛点，项目团队以“模块化设计 + 精准调控技术”为核心，构建了一套“快速部署、即插即用”与“三相不平衡治理”一体化的解决方案。同时针对台区变压器容量较大，单机治理能力不足的情况，采用双机组群协同联动的运行策略。具体部署如下：
核心枢纽：在台区线路中段安装2台60kW交直流混联能源枢纽模块，构成微电网群。该模块内嵌先进的能源管理EMS系统，支持5ms无感并离网切换，可在电网故障时提供长达48小时的应急保电。
储能单元：配套部署1台135kWh和1台90kWh可移动式储能模块。模块采用耐寒型锂电芯与液冷系统，确保在张家口-30℃的极寒环境下安全、高效、稳定运行。
光伏补电：建设2套光伏补电模块（每套含12块光伏板），日均可发电20～30kWh，专门用于抵消储能系统自身充放电过程中的能量损耗，并进一步优化台区线损。

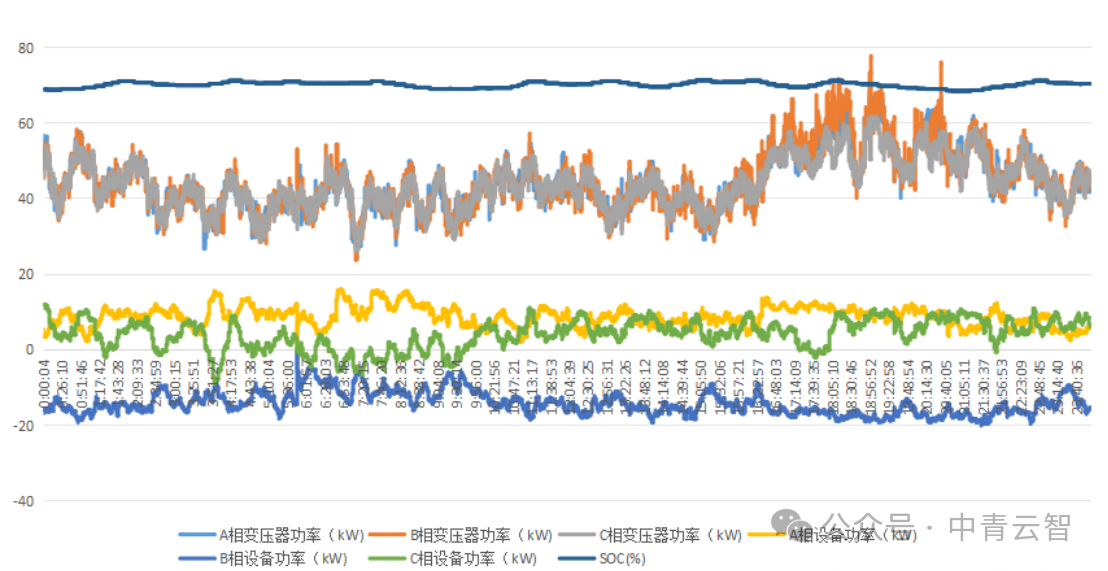

下图为投运后的设备运行数据折线图：
根据折线图中数据，系统投运后，各项关键性能指标均得到显著改善，治理成效量化评估如下：
三相不平衡度大幅降低：台区三相不平衡度从治理前的超30%成功降至5%以内，降幅超过83%。这直接导致中性线损耗减少25%-30%，变压器温升下降约15℃，有效延缓了设备老化进程，预计可延长变压器使用寿命4-5年。
线损实现精准优化：尽管储能装置自身的充放电带来了约2%的计划内线损增加，但配套的光伏补电模块成功全额抵消了这部分系统损耗。通过“光伏就地消纳+储能削峰填谷”的协同作用，台区综合线损率最终净降低1.2-1.8个百分点，经济效益显著。
供电可靠性与韧性显著增强：微电网系统提供的毫秒级响应与离网保电能力，将台区供电可靠性提升至99.9%。在极端天气或主网故障情况下，可为卫生院、学校等关键民生场所提供72小时不间断电力供应，极大提升了乡村社区的防灾减灾与应急保障能力。
新能源消纳水平跃升：系统有效吸纳了午间光伏大发时段的过剩电力，并在夜间用电高峰释放，将台区光伏就地消纳率提升至80%以上，绿电消纳比例超过90%，有力支撑了张家口国家级可再生能源示范区的建设目标。
五、与传统方案的综合对比
8.1 治理效能对比
8.2 经济价值对比
8.3 综合优势总结
本项目通过“技术创新 + 模式创新” 双轮驱动，在治理效能上实现了从 “被动抢修” 到 “主动运维” 的转型，在经济价值上实现了从 “刚性投资” 到 “轻资产运营” 的突破。相较于传统方案，该项目不仅能综合解决台区的复合电能质量问题，还能降低全生命周期成本、提升资源利用效率，同时高度契合国家新能源消纳与乡村振兴政策导向，为全国农村配网治理提供了 “可复制、可推广” 的样板。
